Pantalla LED exterior fija P6.67 en cabina 960 × 1280 mm: gran formato para vallas y monopostes
La pantalla LED exterior NSH Exterior P6.67 con cabina de 960 × 1280 mm es la versión de gran formato de nuestra gama de exterior fija. Cada cabina cubre 1,23 m² y aporta 144 × 192 píxeles, por lo que una pantalla de grandes dimensiones se monta con menos cabinas, menos conexiones y en menos tiempo. Es el formato preferido para vallas publicitarias digitales, monopostes, pantallas verticales y fachadas de gran altura.
Mantiene todas las prestaciones de la serie: mantenimiento dual frontal y trasero, 6.500 cd/m², protección IP66, refresco de 7.680 Hz y conexión pin a pin de los módulos contra la tarjeta receptora, sin cables entre módulos.
Ventajas de la cabina 960 × 1280 mm
- Mayor superficie por cabina: 1,23 m² frente a 0,92 m² del formato 960 × 960, con menos uniones y menos puntos de anclaje.
- Proporción vertical: 8 módulos de 480 × 320 mm (2 × 4), ideal para formatos altos y monopostes.
- Pin a pin contra la receptora: los módulos se acoplan directamente a la tarjeta Novastar A5s Plus, sin cables planos.
- Conexión Full-connector: alimentación y datos entre cabinas con conectores rápidos y estancos.
- 6.500 cd/m² y 7.680 Hz: máxima visibilidad a pleno sol e imagen sin parpadeo.

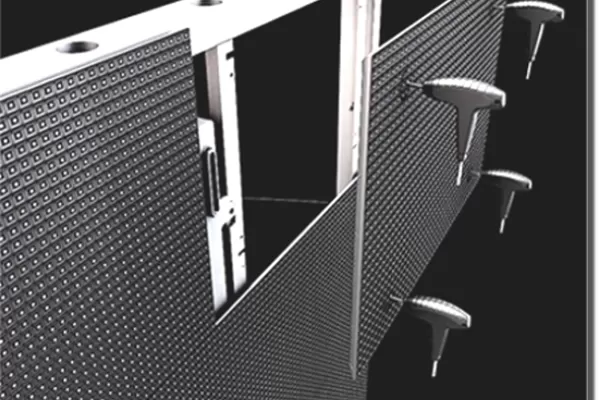

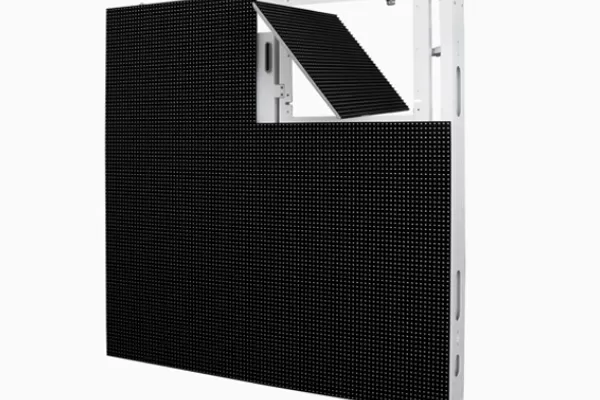

- Mantenimiento dual (frontal y trasero): los módulos se extraen por delante o por detrás, la solución más flexible para vallas, monopostes y fachadas.
Robustez para trabajar 24/7 a la intemperie

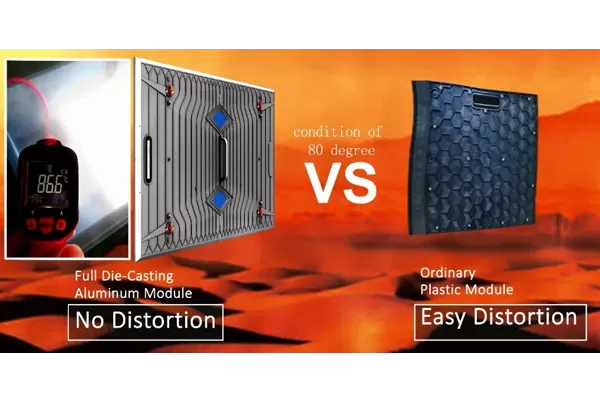

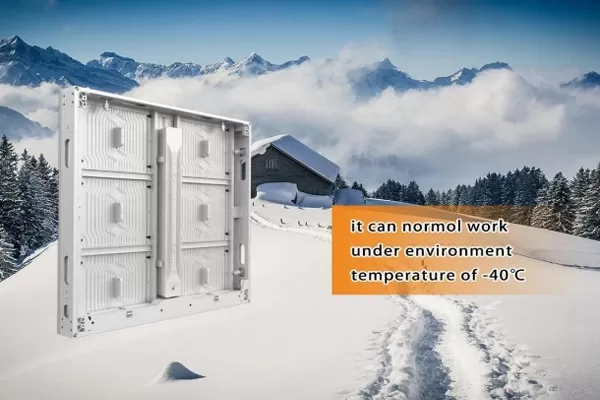

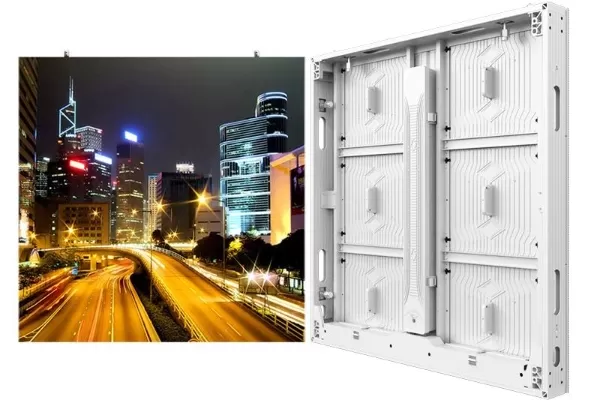

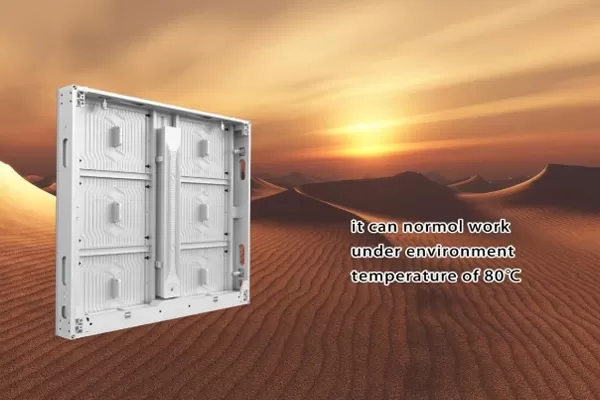

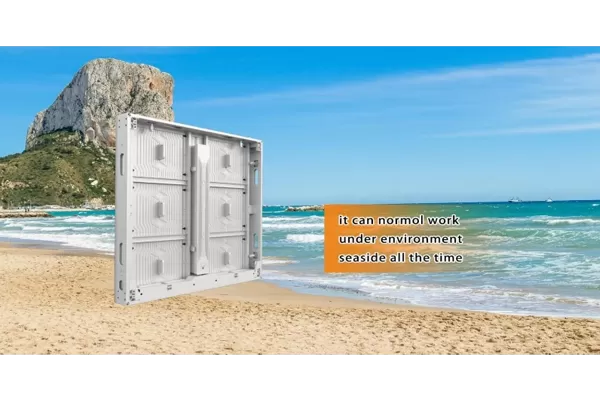

Cabina de perfil de aluminio y módulos de aluminio fundido que no se deforman con el calor, con excelente disipación térmica y resistencia a la corrosión y a la niebla salina. Funciona entre -40 °C y 80 °C con humedad de hasta el 98 % sin condensación, y está preparada para zonas de costa, montaña o climas de calor extremo. Vida útil de 100.000 horas.
Componentes
- LED Kinglight SMD2727 de alto brillo para exterior.
- IC de control DP3269, barrido 1/6.
- Tarjeta receptora Novastar A5s Plus.
- Fuente Genergy Power AC 100–230 V.
- Full-connector para la interconexión de cabinas.
Especificaciones técnicas P6.67 – cabina 960 × 1280 mm
| Paso de píxel | 6,67 mm |
| LED | Kinglight SMD2727 |
| Densidad de píxeles | 22.500 píxeles/m² |
| Tamaño del módulo | 480 × 320 mm |
| Resolución del módulo | 72 × 48 píxeles |
| Tamaño de cabina | 960 × 1280 mm (8 módulos, 2 × 4) |
| Superficie por cabina | 1,23 m² |
| Resolución de cabina | 144 × 192 píxeles |
| Material de cabina | Perfil de aluminio, módulos de aluminio fundido |
| Brillo | 6.500 cd/m² |
| Ángulo de visión (H/V) | 140° / 120° |
| Contraste | ≥ 15.000:1 |
| Escala de grises | 16 bits |
| Modo de control | Barrido 1/6 |
| IC de control | DP3269 |
| Frecuencia de refresco | 7.680 Hz |
| Tarjeta receptora | Novastar A5s Plus (conexión pin a pin) |
| Fuente de alimentación | Genergy Power, AC 100–230 V |
| Conexión entre cabinas | Full-connector |
| Consumo máximo / medio | 550 W/m² / 150 W/m² |
| Grado de protección | IP66 |
| Temperatura / humedad de trabajo | -40 °C a 80 °C / 10 – 98 % HR sin condensación |
| Vida útil | 100.000 horas |
| Mantenimiento | Dual: frontal y trasero (dual service) |
| Unidad de venta | Cabina de 960 × 1280 mm (144 × 192 píxeles) |
Dónde instalar la cabina 960 × 1280 mm
- Vallas publicitarias digitales y monopostes: grandes superficies en carretera y accesos urbanos.
- Pantallas verticales y tótems de gran altura: formato alto con menos cabinas.
- Fachadas de edificios y medianeras: publicidad e imagen corporativa de gran tamaño.
- Estadios, circuitos y recintos feriales: marcadores y pantallas gigantes.
- Parques comerciales y de ocio: comunicación visible desde largas distancias.
Montaje de la pantalla LED exterior fija

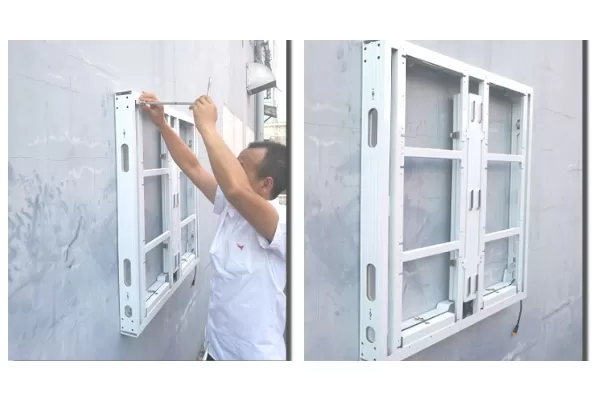

Instalación en fachada, sobre monoposte o estructura autoportante, empotrada o colgada. Las cabinas se fijan al sistema de anclaje y se interconectan mediante Full-connector. En NSH-DS realizamos el cálculo estructural, el dimensionado eléctrico y la configuración del sistema de control.
Galería NSH Exterior
Tu proyecto LED exterior con NSH-DS
En NSH-DS te ayudamos a elegir entre el formato 960 × 960 y el 960 × 1280 según las medidas finales de la pantalla, y gestionamos estructura, sistema de control e instalación llave en mano.
